Projeto 02 • Modelagem BIM e desenho técnico
Residência Familiar - Estudo Preliminar
Modelagem BIM e documentação gráfica preliminar de uma residência térrea, com estudo de planta, fachada e vistas laterais.
Sobre o projeto
Contexto, objetivo e apresentação.
Este estudo preliminar foi desenvolvido no Revit para explorar a distribuição funcional de uma residência térrea e organizar sua apresentação gráfica em uma prancha de portfólio.
O material reúne planta baixa cotada, vista superior humanizada, fachada frontal e vistas laterais. A proposta demonstra o uso da modelagem BIM como apoio à leitura espacial, à documentação e à comunicação visual de uma ideia em fase inicial.
Galeria do projeto
Imagens e detalhes da apresentação.

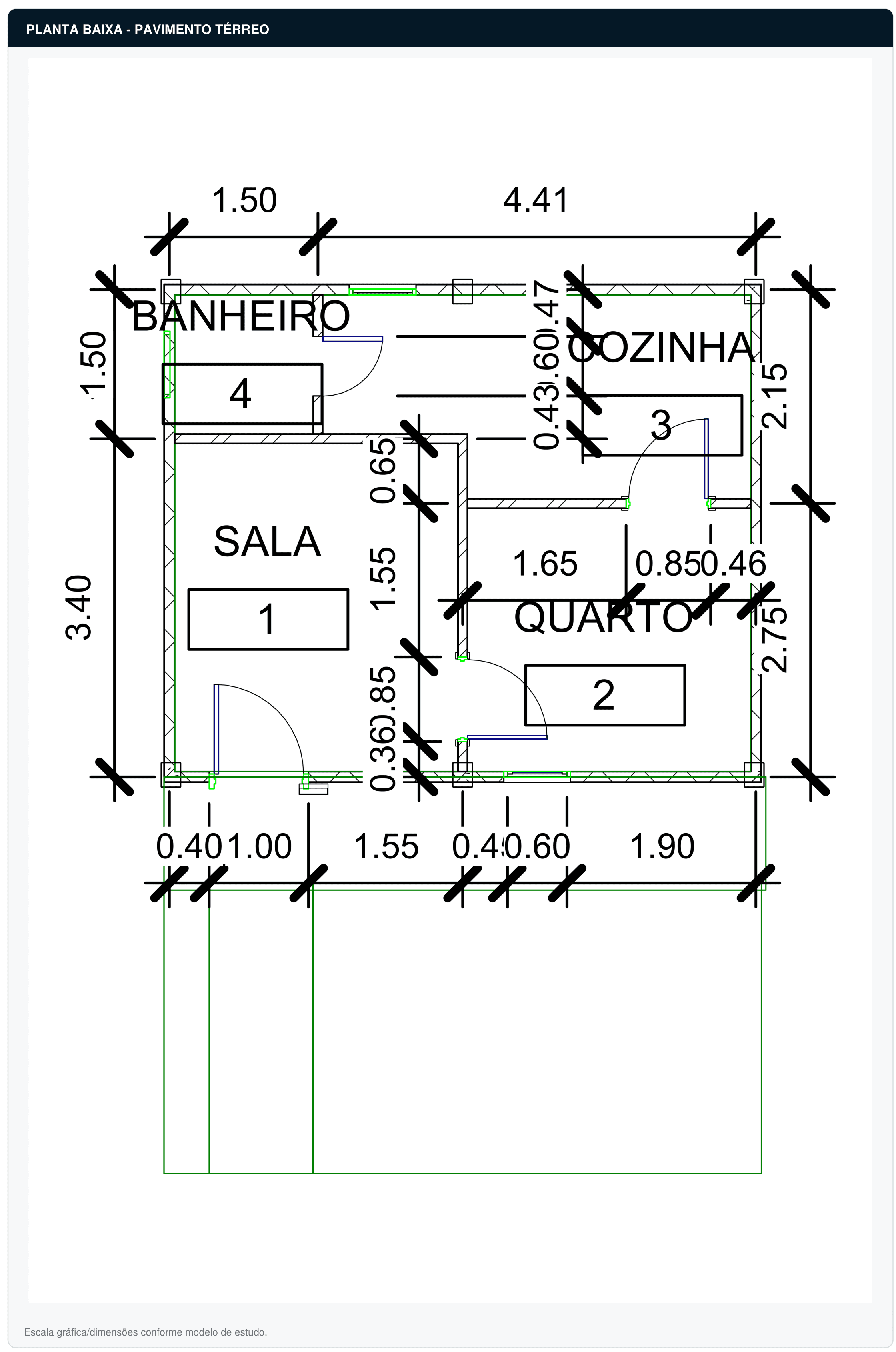

Planta baixa - pavimento térreo
Estudo da distribuição dos ambientes, acessos, aberturas e dimensões principais.

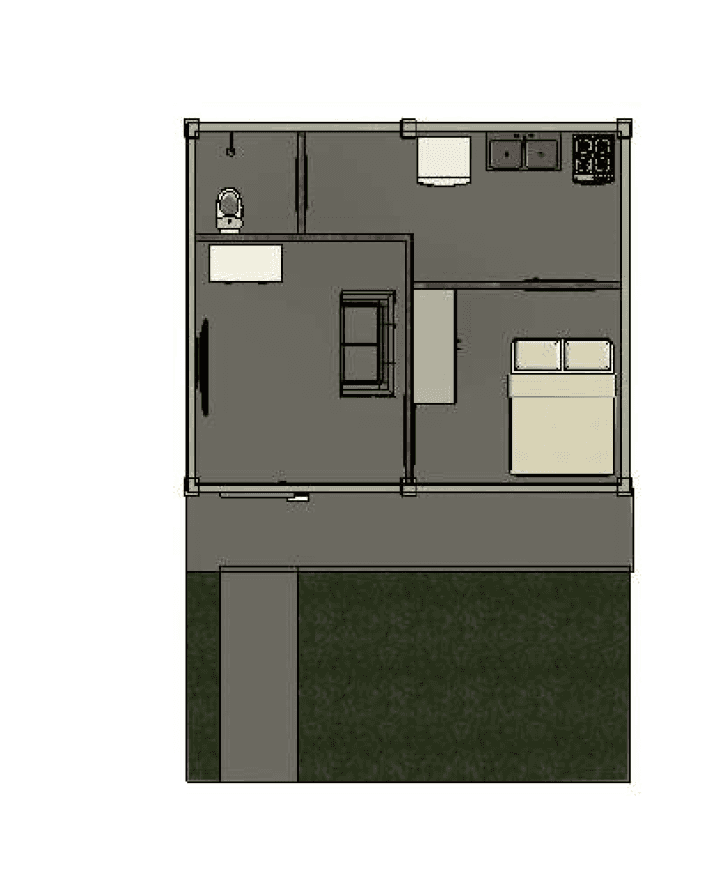

Vista superior humanizada
Leitura da organização interna e da relação da residência com a área externa.

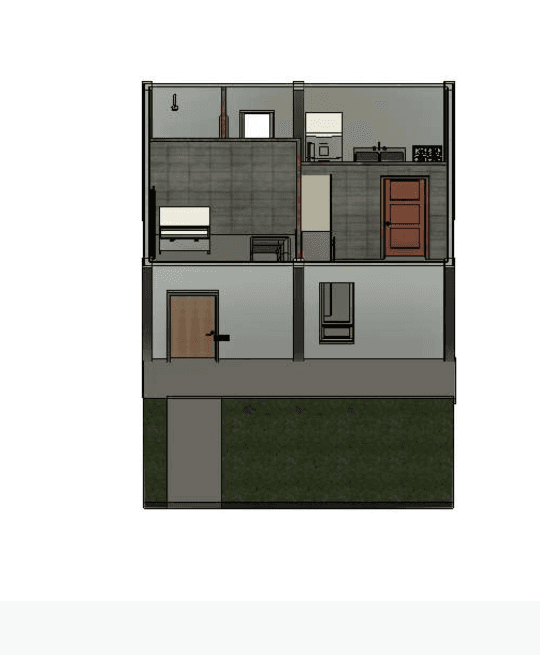

Fachada frontal
Composição preliminar do acesso, das aberturas e da volumetria frontal.

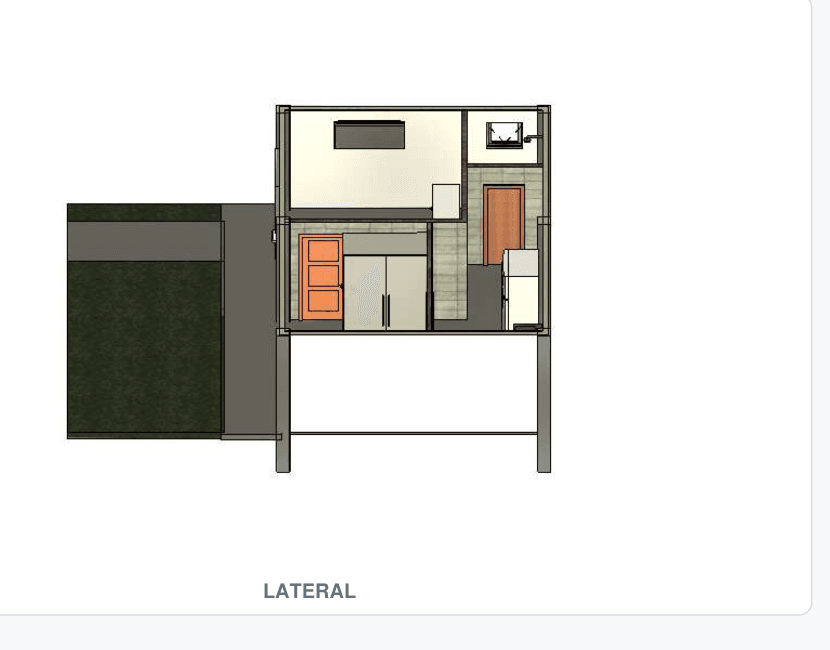

Vista lateral
Representação auxiliar para leitura do volume e da organização interna.

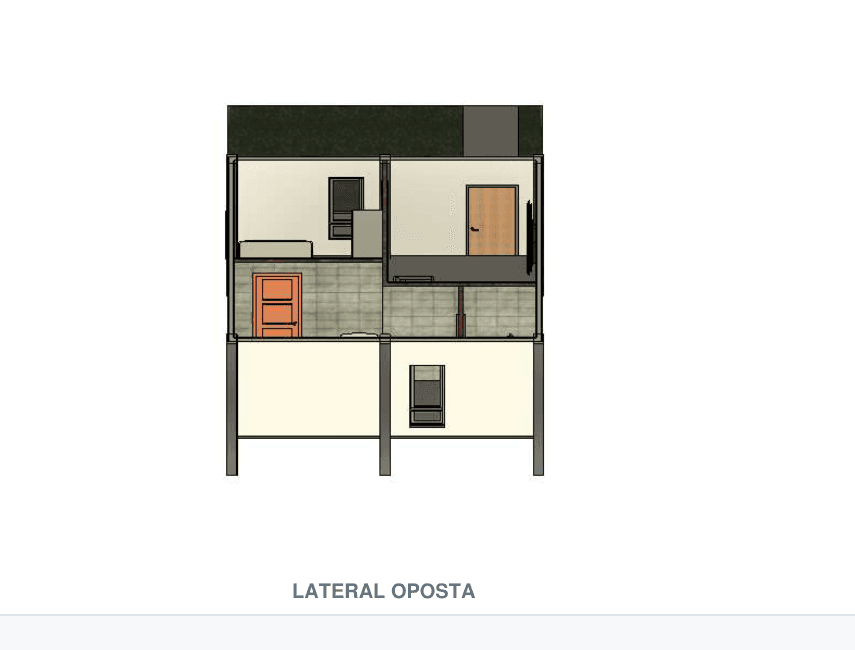

Vista lateral oposta
Vista complementar para apresentação das aberturas e relações entre os ambientes.

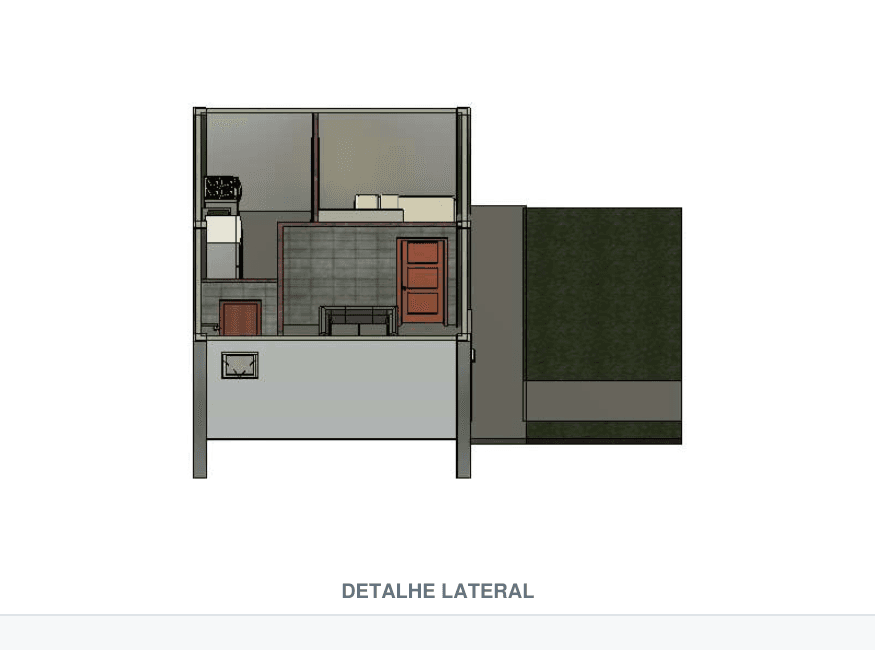

Detalhe lateral
Enquadramento complementar da volumetria, dos ambientes e da área externa.
Transparência sobre o projeto
Estudo preliminar sem responsabilidade técnica
Estudo preliminar arquitetônico desenvolvido para fins acadêmicos e de portfólio. O material é demonstrativo, está sujeito a alterações e não substitui projeto executivo, estrutural, elétrico, hidrossanitário, aprovação legal ou trabalho de profissional habilitado. Não possui responsabilidade técnica e não inclui emissão de ART ou RRT.
Arquivos do projeto
Materiais disponíveis para consulta.

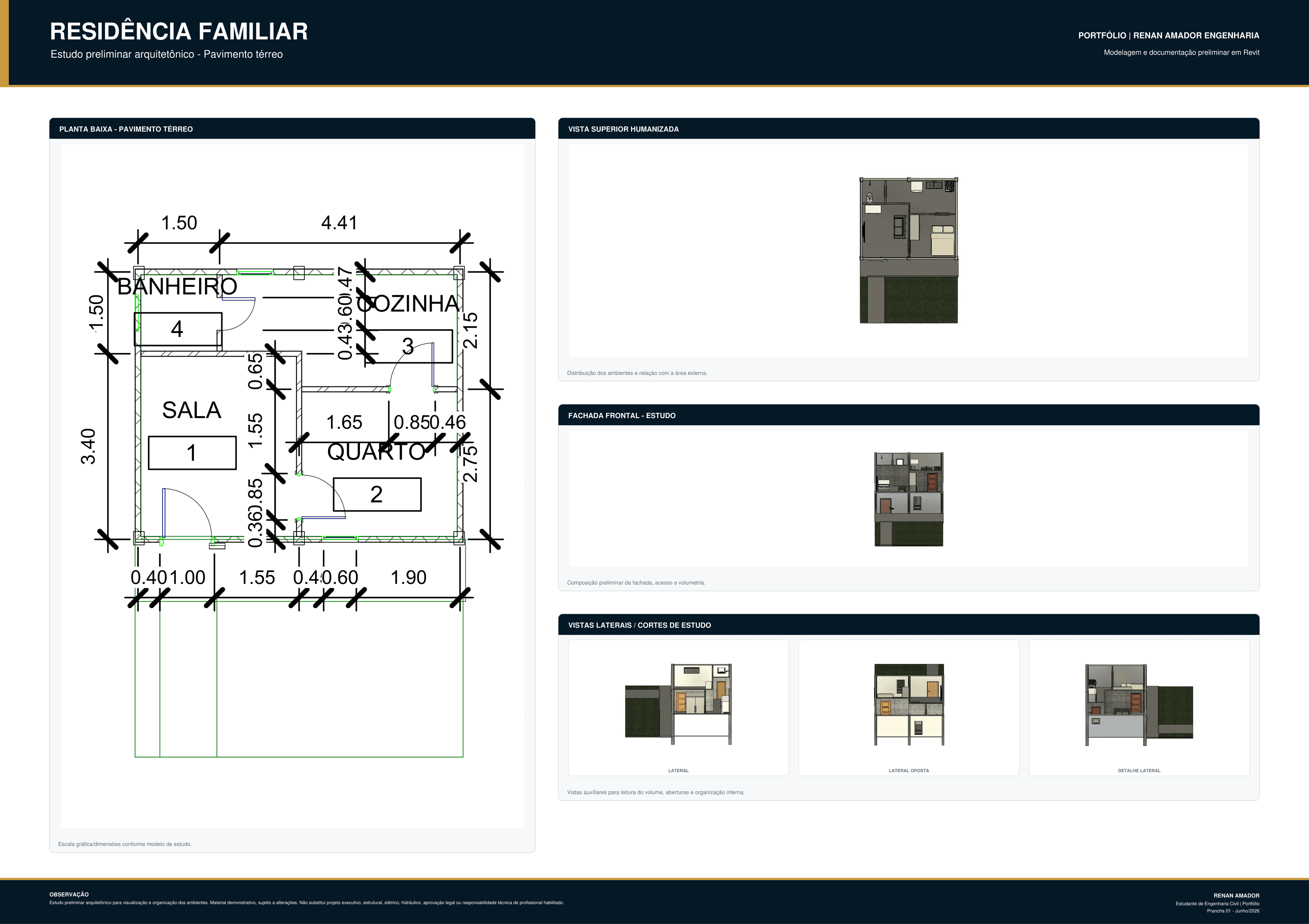

Prancha completa
Apresentação consolidada do estudo preliminar para consulta e impressão.
Baixar arquivoPlanta baixa
Planta do pavimento térreo com ambientes e dimensões do estudo.
Baixar arquivoVista superior
Vista humanizada para leitura da distribuição e da área externa.
Baixar arquivoFachada frontal
Representação frontal da composição preliminar da residência.
Baixar arquivoVista lateral
Vista auxiliar para consulta da organização e da volumetria.
Baixar arquivoVista lateral oposta
Vista complementar do lado oposto da residência.
Baixar arquivoDetalhe lateral
Detalhe complementar da relação entre volume e área externa.
Baixar arquivoArquivos disponibilizados exclusivamente como material de estudo e portfólio. Não devem ser utilizados para execução de obra.
